立式全自动平衡机 DLX-10/16

立式全自动平衡机 DLX-10/16


主要适用于飞轮、皮带轮、制动鼓、齿轮、离合器、法兰、行星架、差速器壳、刹车盘、水泵叶轮、法兰盘、拽引轮等盘类转子的自动平衡修正。
高精高效:自主研发精密内涨式主轴,定位准确,重复性高;可选铣削、垂直钻孔、水平钻孔去重模式。
操作便捷:数据自动保存,自动上传MES系统,支持数据导出;自动启停,铁屑收集;机械手取放料接口。
安全稳定:自主知识产权,设备性能稳定,特殊产品可支持高度定制化方案。
我要咨询

您也可以拨打021-3630 8185客服热线

详情介绍

DLX-10/16技术参数

项目明细DLX10DLX16
设备外观尺寸1400*1050*1850mm
节拍≤50s(圆弧切削)60‑80s一次铣削(二次铣削不大于2min)
工件最大质量10kg(含工装)16kg(含工装)
工件外径范围或铣削直径Φ60‑250mmΦ100‑350mm
工件最大高度≤160mm≤200mm
三爪夹持直径范围Φ180‑450mm≤Φ250mm
单独平衡最大直径≤400mm
铣削最大深度≤10mm
动平衡修正方式圆弧铣削/轴向钻孔/径向钻孔
平衡转速≤2400rpm(可调)≤1800rpm(可调)
平衡电机功率2KW(伺服电机)
激光雕刻机功率50W
最小可达剩余不平衡度≤1g.mm/kg
不平衡量减少率URR≥90%

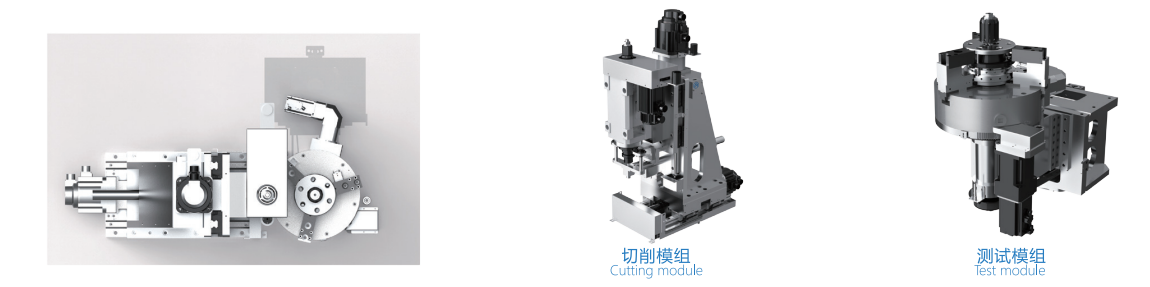

模组示意



应用领域

飞轮、皮带轮、制动鼓、齿轮、离合器、法兰、行星架、差速器壳、刹车盘、水泵叶轮、法兰盘、拽引轮





×
