圈带驱动小型硬支承平衡机 XH-16Q

圈带驱动小型硬支承平衡机 XH-16Q


主要适用于通用电机转子及滚筒类等产品的动平衡测试。
高精度:合格范围判定,测量精度高。
操作便捷:通用性强,调节方便;无需重复标定;模块化结构,升级方便灵活。
安全稳定:自主知识产权,设备性能稳定,特殊产品可支持高度定制化方案。
我要咨询

您也可以拨打021-3630 8185客服热线

详情介绍

XH-16Q 技术参数

项目明细参数范围
最大转子重量16kg
最大转子直径360mm
轴颈支承范围5‑25mm
可扩展轴颈支承范围22‑50mm
最小可达剩余不平衡度0.2g·mm/kg
不平衡量减少率95%
机器床身长度500mm
两支承最大距离450mm
驱动装置在两支承摆架中间时最小距离50mm
驱动功率0.37kw
圈带传动处驱动直径10‑150mm
平衡转速800‑4500rpm
当皮带驱动直径为50mm

注:根据工件的结构,可以选择上置式 / 下置式皮带驱动,或万向节驱动。机器床身上方可允许最大回转直径,可根据转子需求进行调整。 表中规格为标准机型,对规格参数有特殊要求的请另行协商。

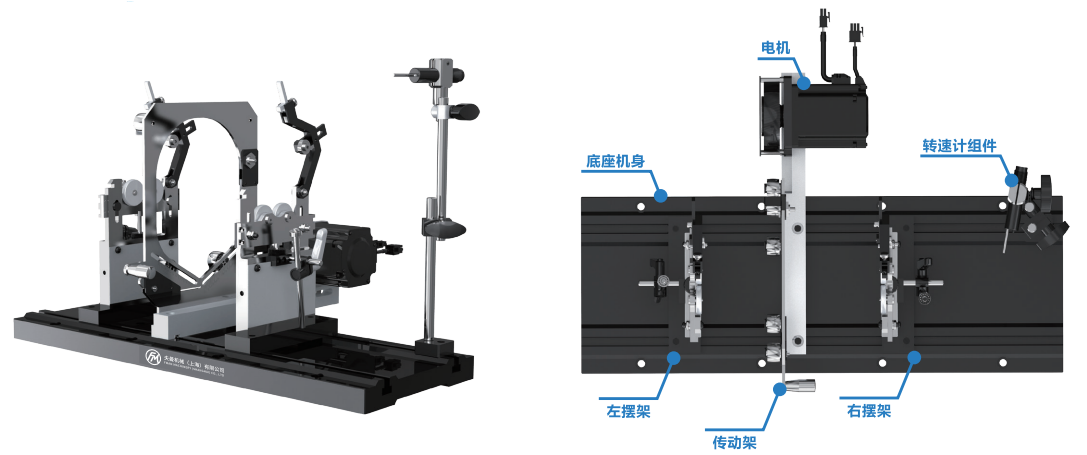

模组示意



应用领域

通用电机转子及滚筒等


×
